2026: ESP32 Smart Clock with Dot Matrix Display, Speaker, Web Control, and Clap Detection.

Project Overview

Project ini merupakan pengembangan smart clock berbasis ESP32 yang tidak hanya berfungsi sebagai penunjuk waktu, tetapi juga dilengkapi dengan fitur audio, kontrol melalui web interface, alarm, pemutar musik, dan deteksi clap untuk memanggil informasi waktu saat ini.

Sistem ini dirancang sebagai prototype perangkat embedded IoT yang menggabungkan display LED dot matrix, speaker audio, microphone input, SD card storage, dan web dashboard lokal. Tujuan utama project ini adalah membuat perangkat jam digital yang interaktif, dapat dikontrol dari smartphone/laptop, serta mampu memberikan feedback suara secara langsung kepada pengguna.

Key Features

Menampilkan jam secara real-time pada LED dot matrix display.
Mengumumkan waktu saat ini melalui speaker.
Memutar file audio atau lagu dari SD card.
Fitur alarm yang dapat diatur melalui web interface.
Deteksi clap menggunakan microphone untuk memicu pengumuman waktu.
Web dashboard lokal untuk monitoring dan kontrol perangkat.
Kontrol volume audio.
Monitoring status sistem seperti WiFi, IP address, playback status, mode matrix, microphone, dan SD card.
Sistem dapat diakses melalui browser menggunakan smartphone atau laptop.
Technology Used
Hardware
ESP32 sebagai main controller.
LED Dot Matrix display sebagai penampil jam.
Speaker sebagai output audio.
I2S audio amplifier / DAC untuk output suara.
Microphone module untuk deteksi clap.
SD Card module sebagai penyimpanan file audio.
PCB prototype/perfboard untuk integrasi rangkaian.
Power supply untuk ESP32, display, dan sistem audio.
Software / Firmware
Arduino Framework / ESP32 firmware development.
C/C++ untuk firmware utama.
Web Server ESP32 untuk dashboard lokal.
I2S audio playback.
SD card file handling.
WiFi Access Point / local network access.
Real-time clock synchronization via WiFi/NTP.
Audio trigger logic untuk alarm, music player, dan voice clock.
Clap detection logic dari input microphone.

System Workflow

Alur kerja sistem dimulai dari ESP32 yang terhubung ke jaringan WiFi atau berjalan sebagai access point lokal. Setelah sistem aktif, ESP32 membaca waktu saat ini dan menampilkannya pada LED dot matrix display.

Pengguna dapat membuka web dashboard melalui browser untuk melihat status perangkat, mengatur alarm, mengontrol mode dot matrix, memutar audio, menghentikan playback, dan mengatur volume. File audio seperti suara angka jam, alarm, atau musik disimpan di SD card dan diputar melalui speaker.

Untuk fitur clap detection, microphone membaca sinyal suara dari lingkungan. Ketika pola clap terdeteksi, ESP32 akan menjalankan fungsi pengumuman waktu dan speaker akan membacakan jam saat ini.

Main Responsibilities

Dalam project ini, saya mengembangkan sistem dari sisi hardware dan firmware, meliputi:

Merancang arsitektur sistem embedded berbasis ESP32.
Mengintegrasikan LED dot matrix display dengan ESP32.
Mengembangkan firmware untuk menampilkan jam real-time.
Mengintegrasikan speaker dan audio playback dari SD card.
Membuat fitur pengumuman jam saat ini melalui loudspeaker.
Mengembangkan web interface untuk monitoring dan kontrol perangkat.
Membuat fitur alarm berbasis web dashboard.
Mengembangkan logika deteksi clap dari microphone.
Melakukan wiring, debugging, testing, dan optimasi sistem.
Membuat prototype fisik menggunakan PCB bolong/perfboard.
Melakukan troubleshooting pada audio, SD card, WiFi, dan tampilan dot matrix.
Technical Highlight

Salah satu bagian penting dalam project ini adalah integrasi antara beberapa modul yang berjalan bersamaan pada ESP32. Sistem harus mampu menangani display jam, web server, audio playback, pembacaan microphone, dan kontrol user secara stabil.

Beberapa tantangan teknis yang dikerjakan antara lain:

Menjaga tampilan dot matrix tetap berjalan saat sistem audio aktif.
Mengatur timing antara audio playback dan update display.
Membaca file audio dari SD card secara stabil.
Mengatur komunikasi antara web dashboard dan firmware ESP32.
Menangani status perangkat seperti SD card, WiFi, microphone, volume, dan playback.
Mengurangi kemungkinan sistem hang saat beberapa fitur berjalan bersamaan.
Menyesuaikan volume dan kualitas audio agar tetap jelas pada speaker kecil.
Result

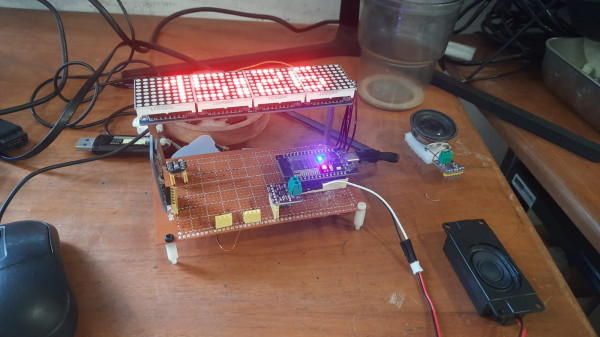

Prototype berhasil menampilkan jam pada LED dot matrix dan dapat dikontrol melalui web interface lokal. Sistem mampu menampilkan status perangkat, mengatur alarm, memutar audio, mengumumkan waktu saat ini melalui speaker, serta mendukung trigger menggunakan clap detection.

Project ini menunjukkan kemampuan saya dalam mengembangkan sistem embedded IoT secara end-to-end, mulai dari konsep, wiring hardware, firmware development, web interface, audio system, hingga testing prototype.

Project Value

Project ini dapat dikembangkan lebih lanjut menjadi beberapa aplikasi nyata, seperti:

Jam digital interaktif.
Smart alarm clock.
Perangkat informasi suara untuk rumah atau kantor.
IoT announcement device.
Voice-based reminder system.
Smart display berbasis ESP32.
Prototype produk edukasi embedded system dan IoT.

Project ini juga menjadi contoh implementasi embedded system yang menggabungkan display, audio, sensor input, storage, WiFi, dan web control dalam satu perangkat.
